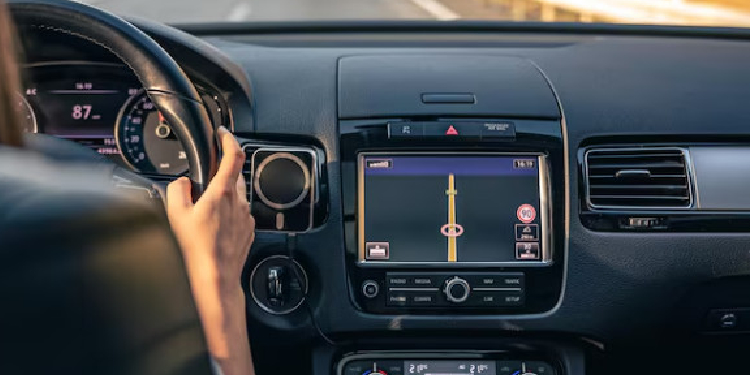

Installer un autoradio multimédia permet de moderniser facilement l’équipement de votre voiture. Vous pouvez profiter d’un écran tactile, du Bluetooth, du GPS ou encore d’Apple CarPlay. L’installation demande toutefois quelques précautions. Il faut vérifier la compatibilité avec votre véhicule et identifier correctement les différents branchements. Avec les bons outils et une méthode adaptée, vous pouvez réaliser cette installation vous-même. Voici les principales étapes à suivre pour remplacer votre ancien autoradio par un modèle multimédia.
Vérifier la compatibilité de l’autoradio avec votre voiture
Avant de commencer l’installation, vérifiez que l’autoradio multimédia peut être monté dans votre véhicule. Les dimensions de la console varient selon les modèles et les années. Les autoradios 1-DIN et 2-DIN universels peuvent convenir à différents véhicules, mais leur installation peut nécessiter un cadre d’adaptation.
Vérifiez également les connecteurs présents derrière votre ancien autoradio. Certains véhicules utilisent des prises spécifiques. Un adaptateur peut alors être nécessaire pour relier le nouvel appareil au faisceau d’origine.
La présence d’un système audio particulier doit aussi être prise en compte. Les voitures équipées d’un amplificateur externe peuvent demander un câblage supplémentaire. C’est notamment le cas de certains systèmes audio d’origine.
Renseignez-vous également sur la compatibilité avec les commandes au volant. Un boîtier CANBUS peut être nécessaire pour conserver certaines fonctions du véhicule.
| Élément à vérifier | Pourquoi c’est important |
| Format 1-DIN ou 2-DIN | Vérifier que l’autoradio entre dans la console |
| Faisceau électrique | Faciliter le raccordement des câbles |
| Connecteurs d’origine | Éviter les branchements incompatibles |
| CANBUS | Conserver certaines commandes du véhicule |
| Amplificateur | Assurer le bon fonctionnement des haut-parleurs |
| Caméra de recul | Permettre son raccordement au nouvel écran |
Préparer les outils nécessaires
Une bonne préparation facilite l’installation d’un autoradio multimédia. Vous aurez besoin de quelques outils simples. Prévoyez des tournevis adaptés aux vis de votre tableau de bord. Des leviers en plastique peuvent aussi vous aider à retirer les éléments de finition. Ils limitent les risques de rayures sur les plastiques.
Un multimètre peut être utile pour contrôler certains fils électriques. Il permet notamment de vérifier la présence du 12V permanent et du 12V après contact. Vous pouvez également prévoir des colliers de serrage pour organiser les câbles. Des adaptateurs spécifiques peuvent être nécessaires selon le modèle de voiture.
Débrancher l’ancien autoradio
Avant de procéder à l’installation du nouveau autoradio Carplay, vous devez retirer l’ancienne radio déjà présente dans votre voiture. Cette étape permet de libérer l’emplacement et d’accéder aux différents branchements. Voici les principales étapes à suivre :
- Commencez par couper le contact et retirer la clé. Débranchez ensuite la borne négative de la batterie. Cette opération coupe l’alimentation et réduit les risques de court-circuit pendant le démontage.
- Retirez la façade et les garnitures qui entourent l’ancien appareil. Des outils en plastique adaptés permettent de détacher les clips sans endommager le tableau de bord. Dévissez ensuite l’autoradio et sortez-le progressivement de son logement.
- Une fois l’appareil accessible, repérez les différents câbles connectés à l’arrière. Débranchez chaque prise avec précaution, sans tirer directement sur les fils. Une photo des connexions peut également faciliter le branchement du nouvel autoradio multimédia.
Raccorder le nouvel autoradio multimédia
Le raccordement constitue l’étape la plus importante. Un autoradio multimédia possède plusieurs câbles :
- Le fil jaune correspond à l’alimentation permanente
- Le fil rouge est associé au contact après clé.
- Le fil noir sert à la masse.
- Les autres fils peuvent gérer les haut-parleurs, l’éclairage ou le signal de marche arrière. Leur fonction peut varier selon les fabricants.
Évitez de vous fier uniquement aux couleurs des fils. Consultez toujours le schéma fourni avec votre appareil. Le câblage peut varier d’un véhicule à l’autre, qu’il s’agisse d’un autoradio CarPlay pour Mini Cooper, BMW ou Mercedes-Benz.
Dans de nombreux cas, un faisceau adaptateur simplifie considérablement le branchement. Il permet de relier l’autoradio aux prises d’origine sans modifier les câbles du véhicule.
Installer le GPS, le microphone et les antennes
Avant de fixer définitivement l’autoradio multimédia, raccordez les différents accessoires fournis avec l’appareil. Cette étape facilite le passage des câbles et évite de devoir retirer l’écran après le montage.
L’antenne GPS peut être installée sur une partie dégagée du tableau de bord. Elle doit disposer d’une bonne exposition pour assurer une réception correcte du signal. Son câble peut ensuite être dissimulé derrière les garnitures.
Le microphone Bluetooth se place généralement à proximité du conducteur. Le montant du pare-brise offre un emplacement discret et pratique. Faites passer le câble derrière les éléments de finition jusqu’à l’autoradio.
Selon le modèle, vous pouvez également trouver une antenne Wi-Fi ou 4G. Son emplacement dépend de l’équipement fourni et des indications du fabricant. Une fois tous les accessoires raccordés, regroupez les câbles derrière la console. Ils ne doivent pas gêner l’installation ni rester coincés derrière l’appareil.
Brancher une caméra de recul
Si votre véhicule dispose déjà d’une caméra de recul, son raccordement peut être réalisé avec le nouvel autoradio multimédia. Le branchement varie selon le modèle de caméra et les connexions disponibles sur l’appareil.
Reliez le câble vidéo à l’entrée dédiée à la caméra sur l’autoradio. Le fil associé au signal de marche arrière doit également être connecté. Il permet à l’écran de basculer automatiquement vers l’image de la caméra lorsque vous engagez la marche arrière.
Après le branchement de la caméra de recul à l’autoradio Android, effectuez un test pour vérifier l’affichage. Certains modèles nécessitent une activation de la fonction dans les paramètres de l’autoradio.
Si votre voiture ne possède pas encore de caméra, l’ajout d’un modèle compatible reste possible. Prenez en compte les connectiques et le format vidéo pris en charge avant de choisir votre équipement.
Tester l’autoradio multimédia avant de le fixer
Avant de remettre les garnitures en place, prenez le temps de tester le fonctionnement de l’installation. Cette vérification permet de détecter rapidement un éventuel problème de branchement ou de configuration.
Rebranchez temporairement la batterie, puis mettez le contact. L’autoradio doit s’allumer normalement et afficher son interface sans interruption. Testez ensuite les haut-parleurs pour vérifier que le son fonctionne correctement à l’avant comme à l’arrière.
Poursuivez avec les différentes fonctions disponibles sur l’appareil. Le Bluetooth, le GPS, CarPlay et Android Auto peuvent être testés avec votre smartphone. Les commandes au volant et la caméra de recul doivent également répondre correctement.
Fixer définitivement l’autoradio multimédia
Après avoir vérifié le fonctionnement de l’ensemble, vous pouvez passer au montage définitif. Cette dernière étape consiste à remettre l’appareil en place et à refermer la console.
Commencez par organiser les différents câbles derrière l’emplacement prévu. Ils doivent rester suffisamment dégagés pour ne pas gêner l’insertion de l’autoradio multimédia. Évitez également de les coincer ou de les plier fortement.
Insérez ensuite l’appareil dans son logement avec les supports adaptés à votre véhicule. Une fois correctement positionné, fixez-le avec les vis prévues à cet effet. Un serrage modéré permet de maintenir l’appareil sans endommager la façade ou les supports.
Replacez ensuite les garnitures retirées lors du démontage. Chaque élément doit retrouver sa position et ses fixations. Terminez par une dernière mise sous tension afin de vérifier que l’autoradio multimédia fonctionne toujours correctement après son installation.
Que faire en cas de problème après l’installation ?
Même après une installation correcte, certaines fonctions peuvent ne pas répondre comme prévu. Ces dysfonctionnements sont souvent liés au branchement ou à la configuration de l’appareil. Quelques vérifications permettent d’identifier plus facilement leur origine.
Si l’écran reste éteint, commencez par contrôler les différents fils d’alimentation. Le 12V permanent, le fil après contact et la masse doivent être correctement raccordés. Un mauvais branchement à ce niveau peut empêcher l’autoradio multimédia de démarrer.
L’absence de son nécessite un contrôle des connexions audio. Vérifiez les câbles des haut-parleurs ainsi que la présence éventuelle d’un amplificateur d’origine. Les commandes au volant peuvent aussi dépendre d’un boîtier CANBUS. Ce point concerne notamment certains modèles d’autoradio Volkswagen, Ford ou encore Toyota.
Une caméra de recul qui ne s’affiche pas peut être liée au raccordement du signal de marche arrière. Contrôlez ce branchement ainsi que l’entrée vidéo utilisée. En cas de doute sur un câble, coupez l’alimentation avant toute nouvelle manipulation afin d’éviter d’endommager l’installation électrique.
Conclusion
Installer un autoradio multimédia permet de moderniser votre voiture sans remplacer tout son équipement. La réussite de l’installation dépend surtout de la compatibilité et du câblage. Vérifiez les connecteurs, préparez les bons adaptateurs et testez chaque fonction avant le remontage. Si le véhicule possède un amplificateur, un système CANBUS ou une caméra de recul, prévoyez les branchements nécessaires. En suivant ces étapes, vous pouvez profiter d’un équipement plus complet et adapté à vos besoins.
FAQ
Quels câbles faut-il brancher sur un autoradio multimédia ?
Le câblage dépend du modèle installé et du véhicule concerné. On retrouve généralement une alimentation permanente, une alimentation après contact et une masse. D’autres fils sont dédiés aux haut-parleurs, aux commandes au volant, à l’éclairage ou au signal de marche arrière. Les accessoires disposent également de leurs propres connexions. Le schéma fourni avec l’appareil permet d’identifier chaque branchement. Un faisceau adapté au véhicule peut simplifier le raccordement et éviter toute modification des câbles d’origine.
Pourquoi l’écran de mon autoradio multimédia ne s’allume-t-il pas ?
Un écran qui reste éteint peut être lié à un problème d’alimentation. Vérifiez d’abord la connexion du 12V permanent, du fil après contact et de la masse. Un fusible défectueux peut également empêcher le démarrage de l’appareil. Le connecteur principal doit être correctement inséré dans son logement. Sur certains véhicules, un adaptateur spécifique peut être nécessaire pour gérer l’alimentation. Si le problème persiste, le schéma électrique du véhicule et celui de l’appareil permettent de contrôler les branchements.
Comment conserver les commandes au volant ?
La conservation des commandes au volant dépend principalement du système électronique de votre véhicule. Certains modèles nécessitent un boîtier CANBUS compatible avec l’autoradio installé. Cet équipement permet de transmettre les commandes du volant au nouvel appareil. Une configuration peut ensuite être nécessaire dans les paramètres. Vérifiez également que le boîtier correspond bien à votre modèle de voiture. Sans cet adaptateur, certaines commandes peuvent ne plus fonctionner après le remplacement de l’autoradio multimédia.
Peut-on connecter une caméra de recul à un autoradio multimédia ?
Oui, un grand nombre d’appareils disposent d’une entrée dédiée à une caméra de recul. Le câble vidéo se raccorde directement à cette entrée. Le signal de marche arrière doit également être connecté afin que l’image apparaisse automatiquement lorsque vous engagez la marche arrière. Une configuration supplémentaire peut être nécessaire selon le modèle. Avant l’installation, vérifiez la compatibilité entre la caméra et l’appareil. Le format vidéo, les connecteurs et le système électrique du véhicule peuvent influencer le fonctionnement de l’ensemble.
